태블로 신병훈련소 17기 - 7일차 (도넛, 위터폴, 범퍼, 퍼널, 간트 차트)

태블로 신병훈련소 7일차

• 도넛 차트
• 워터폴 차트
• 범퍼 차트
• 퍼널 차트
• 간트 차트



1. 도넛 차트

도넛 차트는 비중이 얼마나 되는지 표현하기 위한 차트다.

도넛 차트는 우선 파이차트를 그린 후 가운데에 작은 원을 만들어 겹쳐만들면 가능하다.



우선 차트는 파이차트를 선택하고

1. 년 필드를 열 선반에  2. 세그먼트를 색상으로 나누어 표현  3. 매출은 크기를 나타내게 표현한다.

4. 레이블을 추가해준다. 파이차트의 경우 레이블 별로 크기 정확한 크기비교가 불가능해 레이블을 통해 추가정보가 필수적으로 필요하다.



다음 파이차트와 작은 원을 공통으로 맞춰줄 임의의 축이 필요하다.



행 선반을 더블클릭해 min(0)을 입력해 공통의 축을 하나 만들어준다.



다음 작은 흰색 원을 만들어준다.

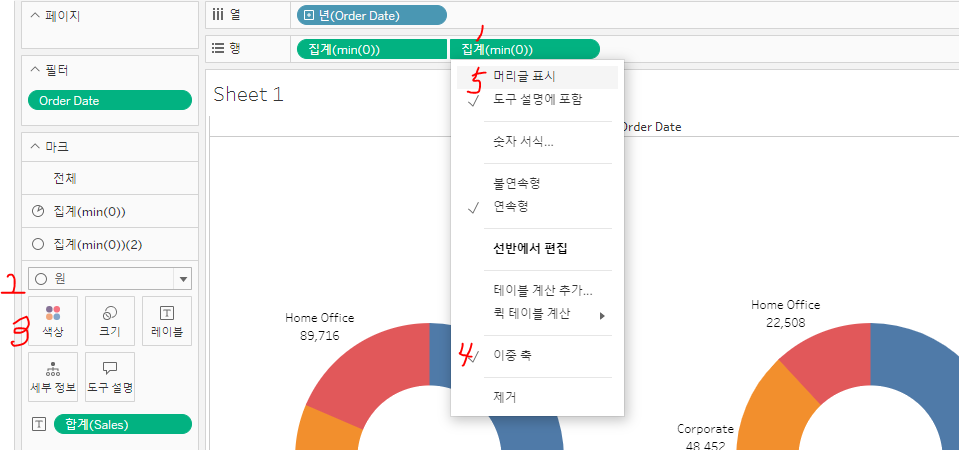

1. 하나 더 축을 만들어주고(min(0))  2. 마크는 원 형태로 바꿔준다. 3. 색상은 흰색으로 변경

4. 이중축으로 합쳐주고  5. 머리글 표시 체크를 지워 깔끔하게 정리해준다.







2. 워터풀 차트

워터풀 차트는 각 제품이나 연도, 단계와 같은 카테고리에 따라 누적 값과 기여도를 동시에 볼 수 있다.

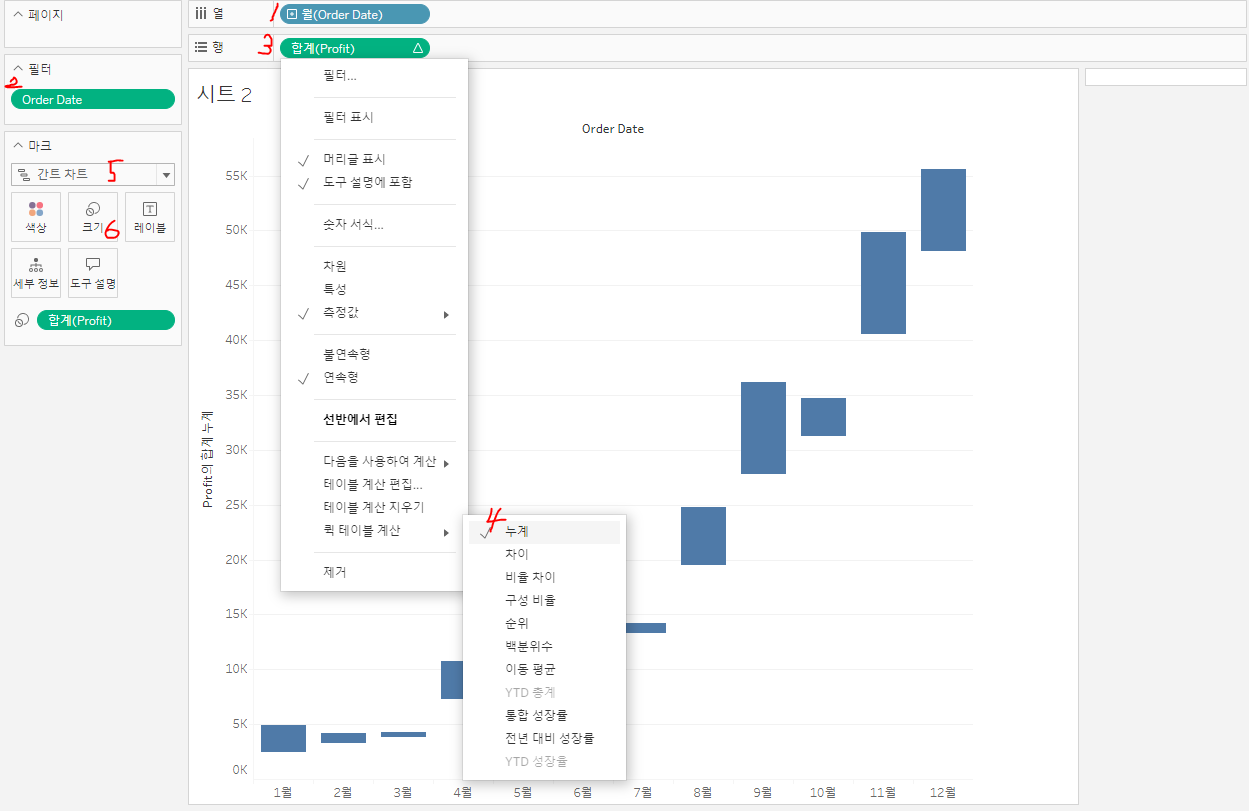

1. 월 필드를 열 선반에  2. 필터를 통해 특정 연도를 체크해주고

3. 수익을 행 선반에  4. 워터폴 차트는 기본적으로 누적된 겂을 그려야 하기 때문에 테이블계산의 누계로

5. 마크 형태를 칸트차트로 바꾼 후  6. 크기를 수익으로 변경해준다.

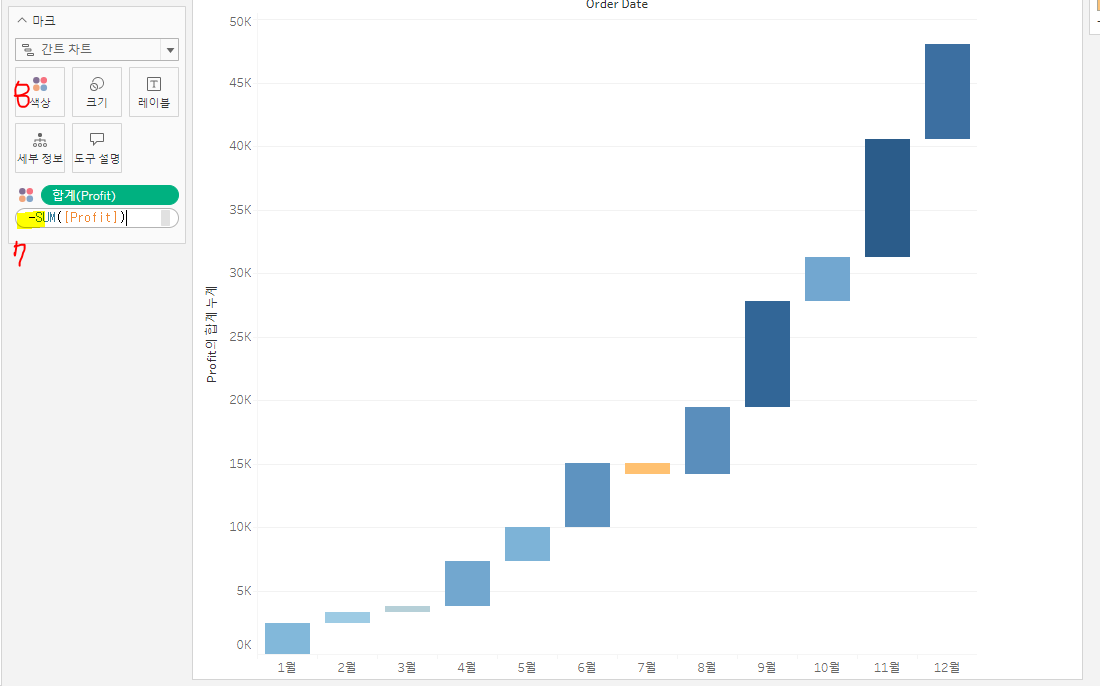

7. 워터폴 차트는 크기를 아래쪽으로 표현해야 하기에 크기에 추가된 합계(수익)을 더블클릭해 맨 앞에 "-"를 붙여준다

8. 명확하게 보기위해 색상에도 수익 추가

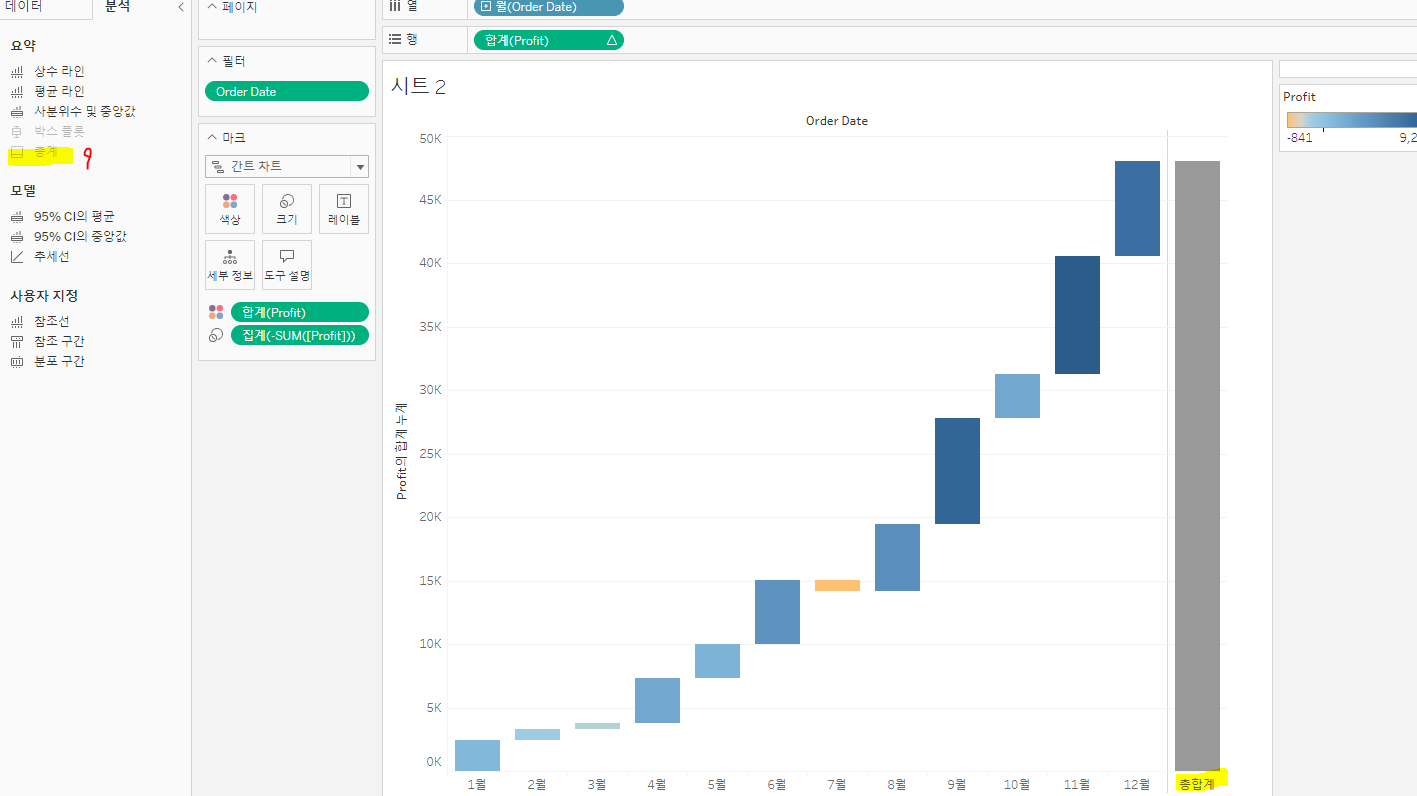

10. 분석 탭 > 총계 > 행 총합계 선택으로 결과를 확실하게 표현





3. 범퍼차트

범퍼차트는 순위 변동을 나타낼 때 유용하다

분기별 판매 상품 순위변동을 나타내려한다.



라인차트와 원차트를 표현한 후 이중축을 통해 겹쳐주는 방향으로 작성한다. 라인차트 먼저 그리면,

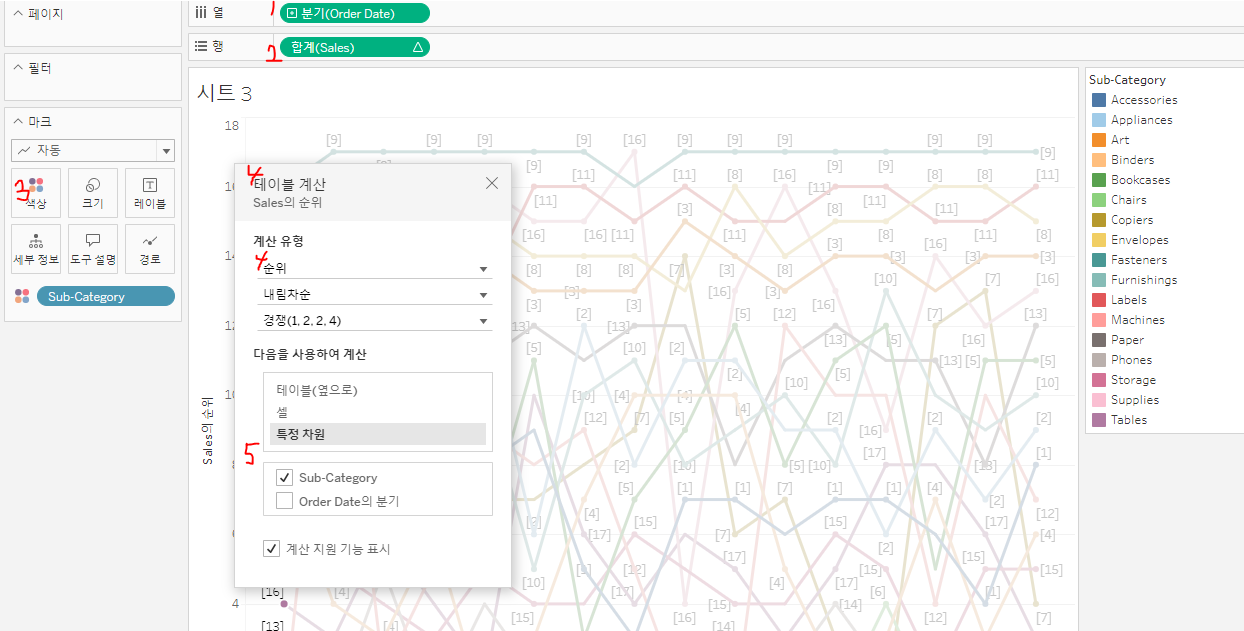

1. 분기를 열에 (연속형 분기로)   2. 매출을 행에   3. 중분류를 색상으로 구분

4. 행 선반에 있는 매출을 테이블 계산을 이용해 순위로

5. 특정차원을 중분류를 기준으로 작성



6. 축 편집 > 눈금 > 반전으로 뒤집어준다.



다음으로 원 모양 차트를 만들어 준다.





1. Ctrl을 누른채 드래그해 행 하나를 복제해준 후

2. 마크 타입을 원으로 바꿔준다.

3. 레이블은 마크 레이블 표시를 체크해 순위를 적어주고

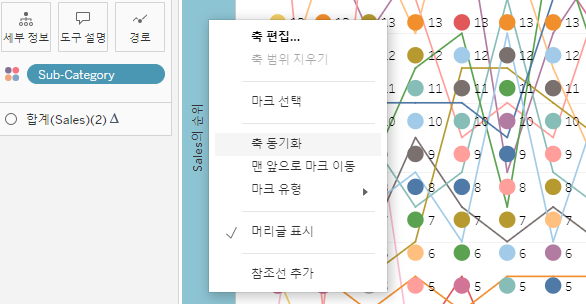

4. 이중축 설정후 축 동기화를 시켜 합쳐준다.

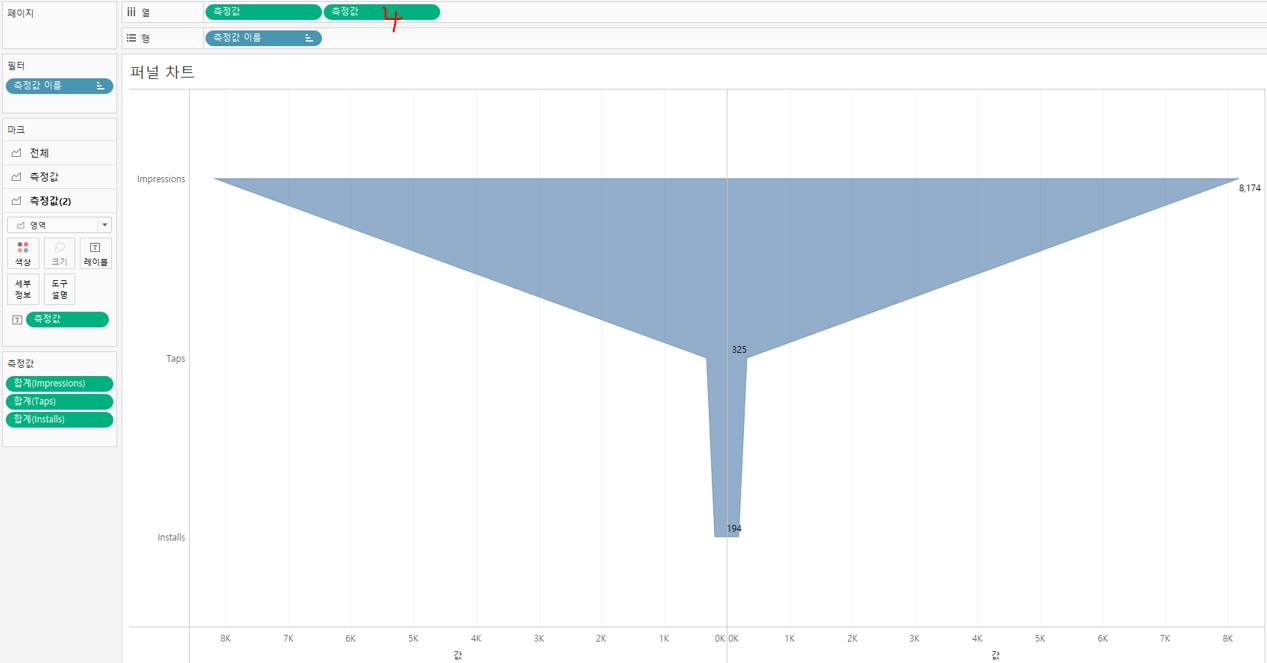

4. 퍼널 차트

단계별 이탈율 또는 전환율을 나타내는데 유용하다.



앱 impression부터 install까지 상황을 시각화하려면,

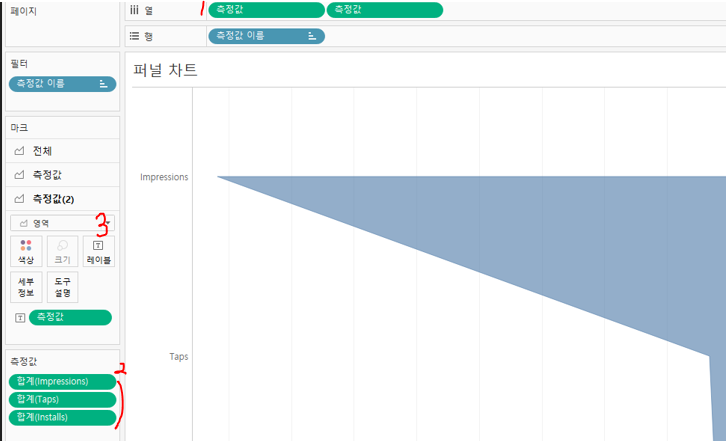

1. '측정값'을 열에 '측정값 이름'을 행 선반에 두고

2. 엑티비티가 발생하는 impression, taps, install 순으로 측정값에 둔다

3. 마크 형태를 영역으로 변경해준다.



4. 차트를 복사하여 대칭시켜 준다. 측정값을 복사한 후

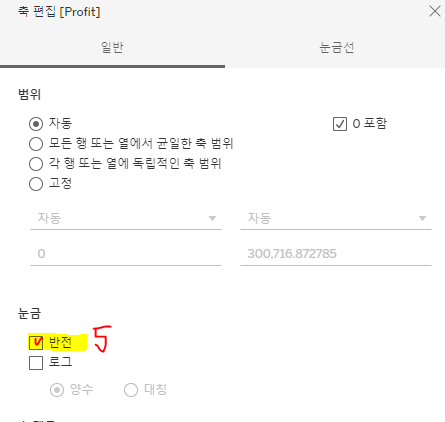

5. 복사된 측정값의 축을 더블클릭하여 눈금 > 반전을 체크해 준다.

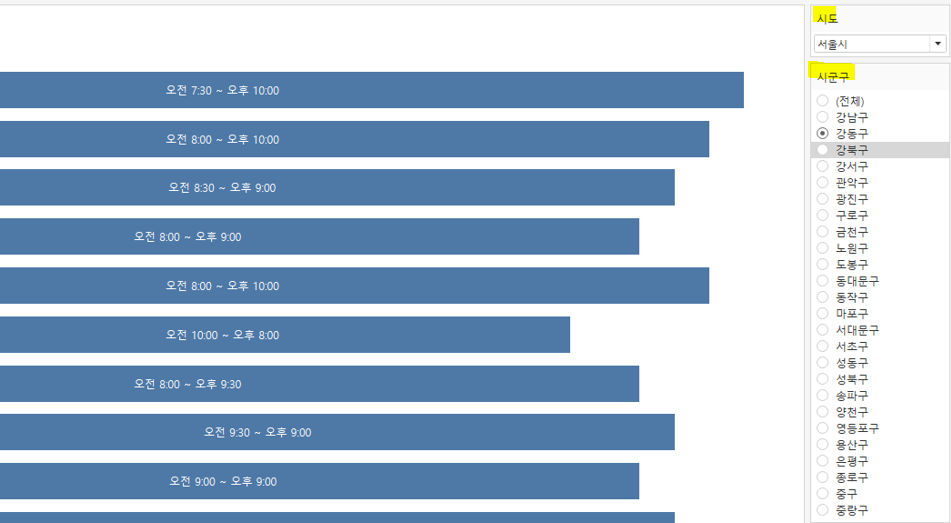

5. 간트 차트

매장 별 오픈시간과 마감시간, 영업시간을 시각화 할 경우



1. 영업시작시간 필드를 열에 분은 연속형으로 체크해준다.

2. 매장명을 행에

3. 시도를 필터에 둔다.

4. 차트는 간트차트를 이용한다.

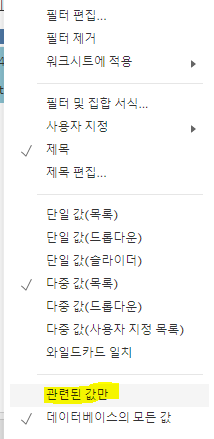

5. 시도와 시군구 필터는 표시해주고 각각 단일 값(목록)과 단일 값(드롭다운)을 선택해준다. 이때 관련된 값만을 체크하여 서울시를 눌렀다면 서울시의 시군구만 나올 수 있게 조정해준다.



6. DATEDIFF함수를 이용해 시간의 차이를 계산해 준 후 막대의 크기를 영업시간으로 둔다.

7. 전반적인 레이블을 정리해준다.
